1、功能说明
- 使用类似谷歌瓦片地图的方式，集成矿山、工厂、机场等地图，集成第三方在线地图到系统内使用
2、地图知识
2.1 瓦片地图
瓦片：指将一定范围内的地图按照一定的尺寸和格式，按缩放级别或者比例尺，切成若干行和列的正方形栅格图片，对切片后的正方形栅格图片被形象的称为瓦片（Tile）
参考文档：https://www.jianshu.com/p/e9e83b427045
2.2 地图坐标系
国内的经纬度有三套系统：
WGS84：为一种大地坐标系，也是目前广泛使用的GPS全球卫星定位系统使用的坐标系。
GCJ02：又称火星坐标系，是由中国国家测绘局制订的地理信息系统的坐标系统。由WGS84坐标系经加密后的坐标系。
BD09：为百度坐标系，在GCJ02坐标系基础上再次加密。其中bd09ll表示百度经纬度坐标，bd09mc表示百度墨卡托米制坐标。
使用OpenStreetMap的坐标为WGS84
使用高德地图、腾讯地图的坐标为GCJ02
使用百度地图的坐标为BD09
谷歌地图和Bing地图的中国部分采用了高德地图的数据，所以坐标为GCJ02。
原文链接：https://blog.csdn.net/weixin_42582542/article/details/121080586
3、操作说明

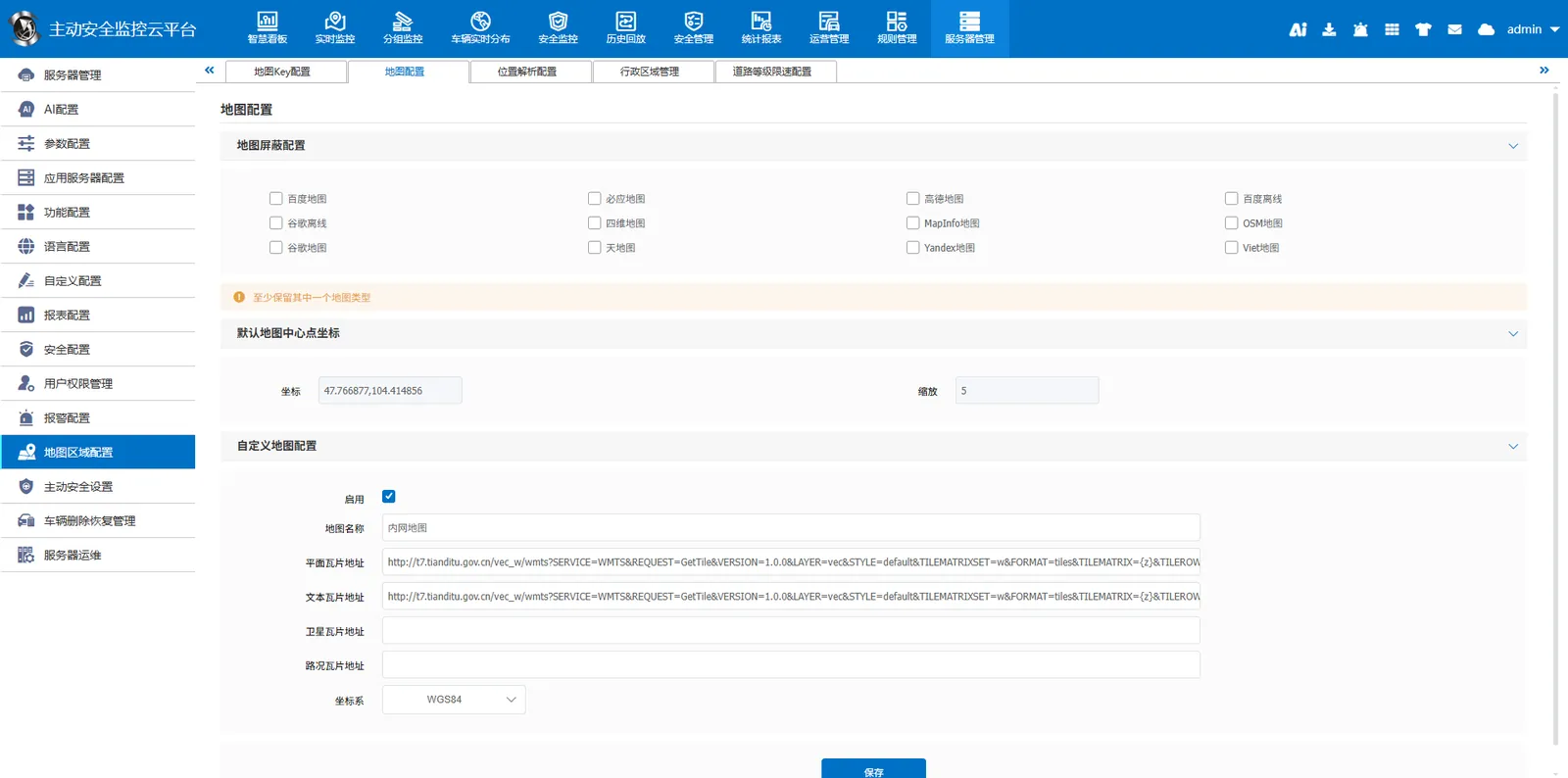

勾选“启用”，并自定义地图名称；

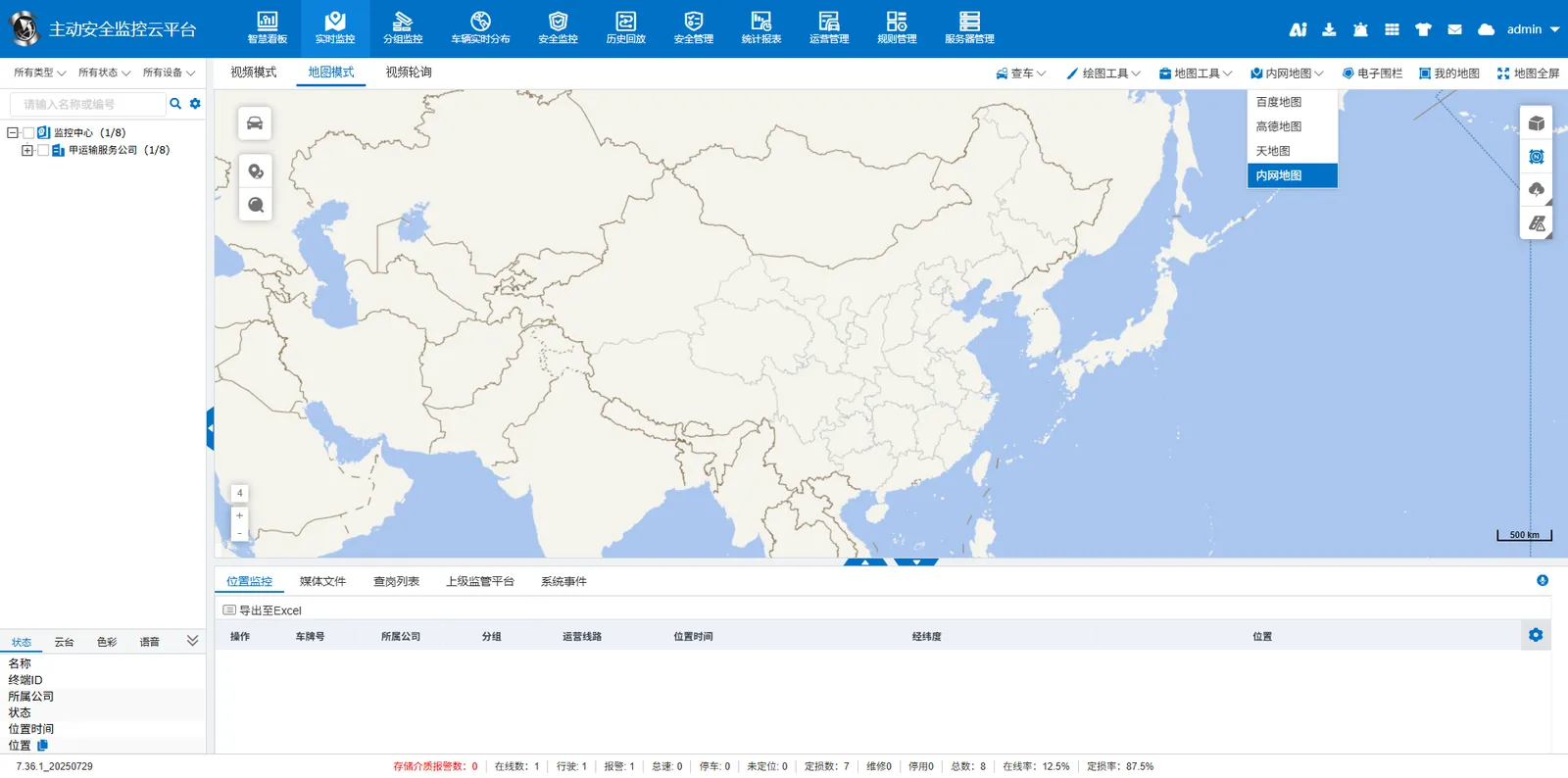

启用后，回到实时监控，在地图切换处可以看到添加的自定义地图
地图名称:客户自定义地图名称，如：内网地图、XX码头等
平面瓦片地址：2D平面地图接口地址
文本瓦片地址：文本地图接口地址
卫星瓦片地址：卫星地图接口地址
路况瓦片地址：路况接口地址
坐标系： wgs84、 gcj02
如果只使用平面地图，则仅配置平面瓦片和文本瓦片地址即可
4、示例
天地图测试示例：
key:地图商提供的key,替换到下列URL的tk里面
平面瓦片地址：
http://t{s:0,1,2,3,4,5,6,7}.tianditu.gov.cn/vec_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=vec&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILEMATRIX={z}&TILEROW={y}&TILECOL={x}&tk={key}
天地图示例：
http://t{s:0,1,2,3,4,5,6,7}.tianditu.gov.cn/vec_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=vec&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILEMATRIX={z}&TILEROW={y}&TILECOL={x}&tk=123
文本瓦片地址：
http://t{s:0,1,2,3,4,5,6,7}.tianditu.gov.cn/cva_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=cva&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILEMATRIX={z}&TILEROW={y}&TILECOL={x}&tk={key}
卫星瓦片地址：
http://t{s:0,1,2,3,4,5,6,7}.tianditu.gov.cn/img_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=img&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILEMATRIX={z}&TILEROW={y}&TILECOL={x}&tk={key}
卫星文本瓦片：
https://t{s:0,1,2,3,4,5,6,7}.tianditu.gov.cn/cia_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=cia&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILEMATRIX={z}&TILEROW={y}&TILECOL={x}&tk={key}
5、注意事项
坐标系不能选错，否则车辆地图位置将发生偏移，可以用在线地图跟自定义地图进行对比。
