温度传感器对接方案 · CMSV6 车载平台帮助文档

1、功能说明

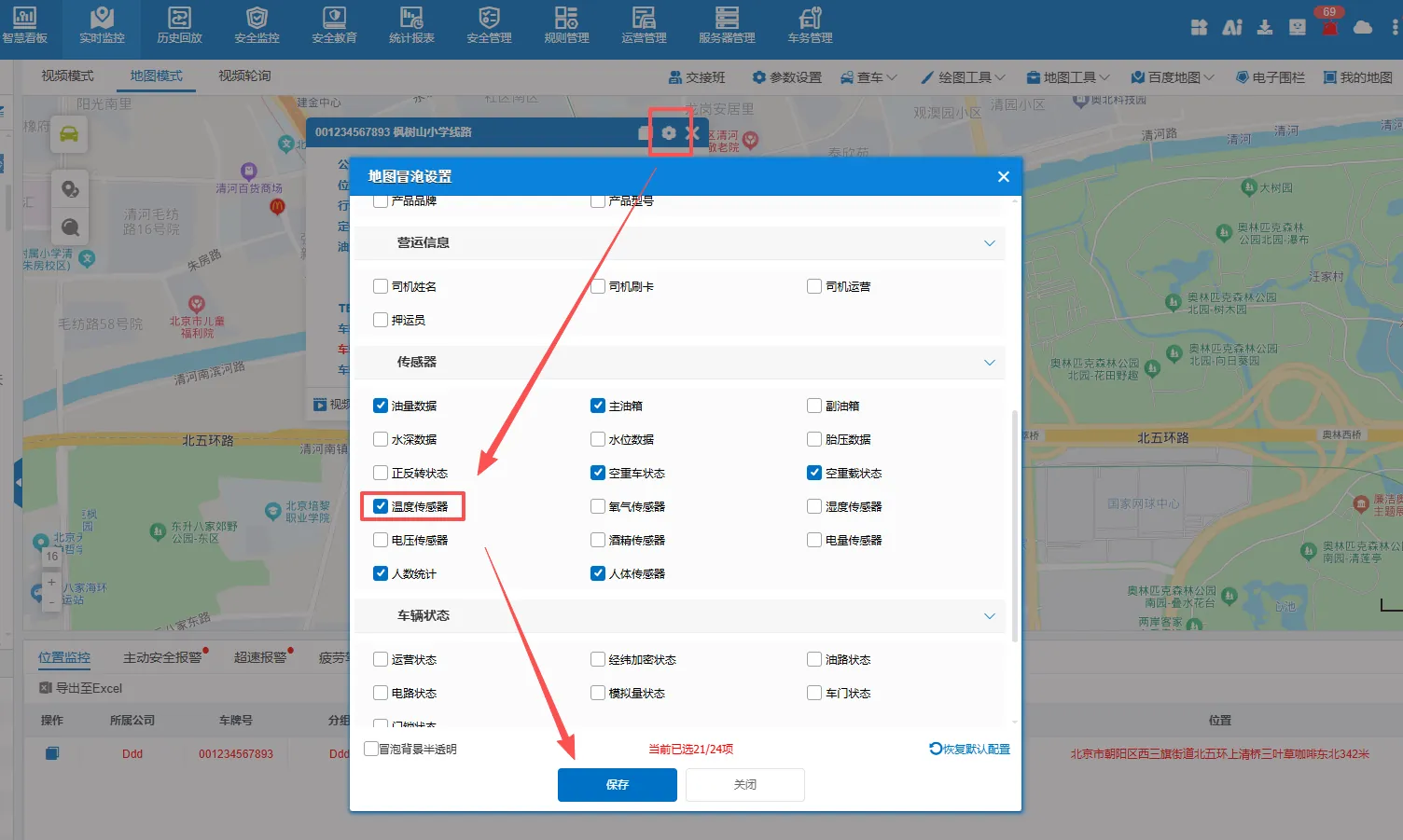

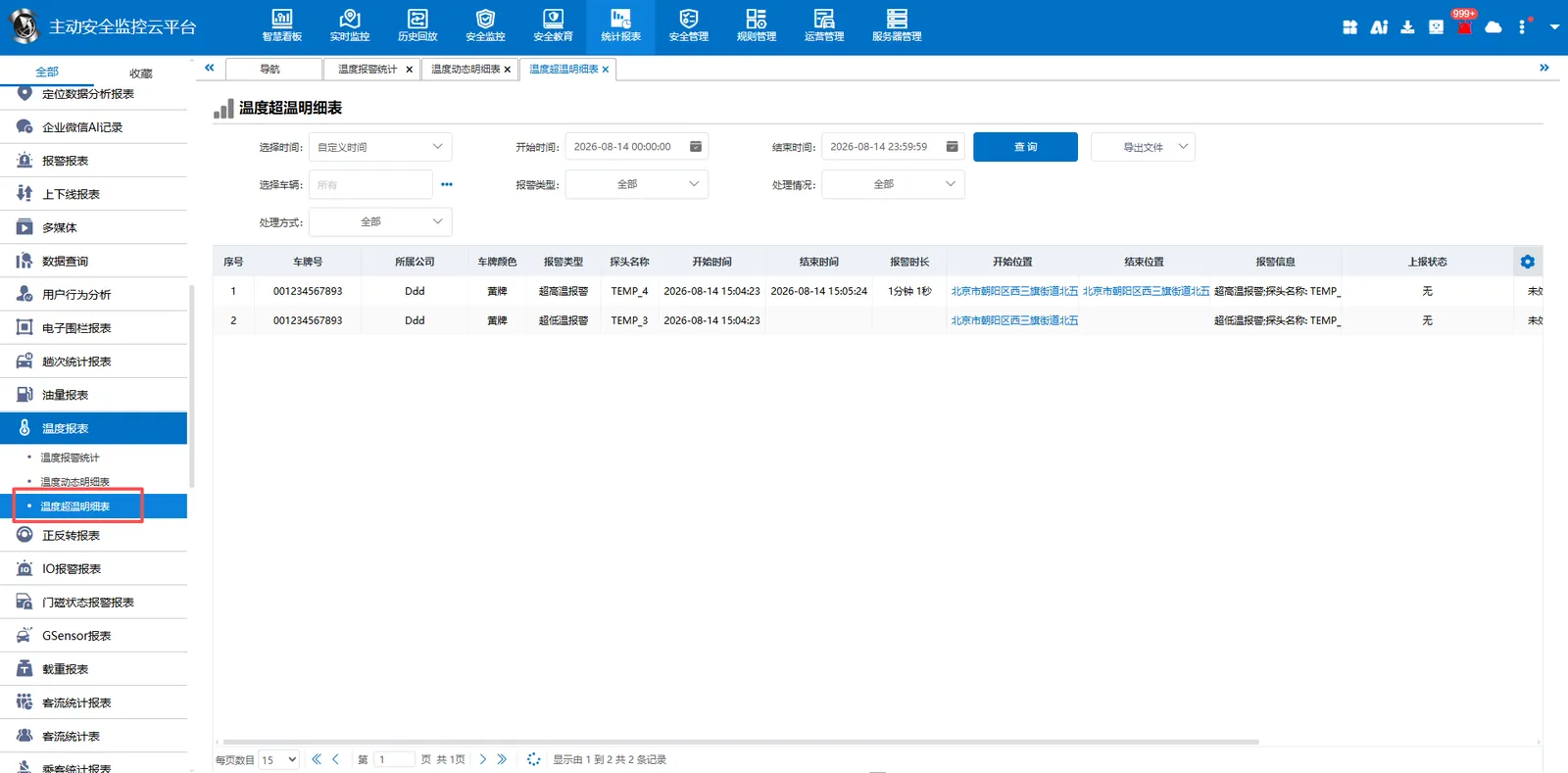

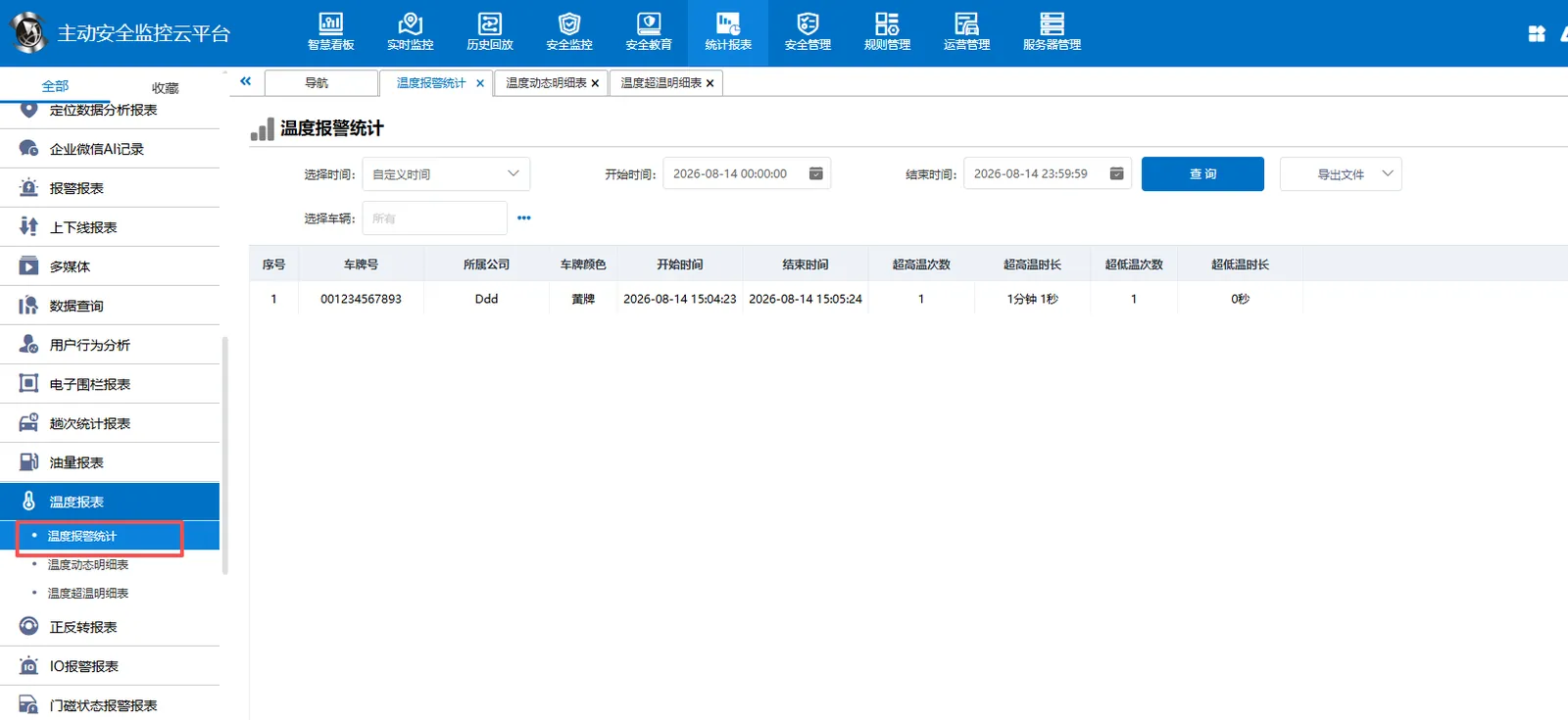

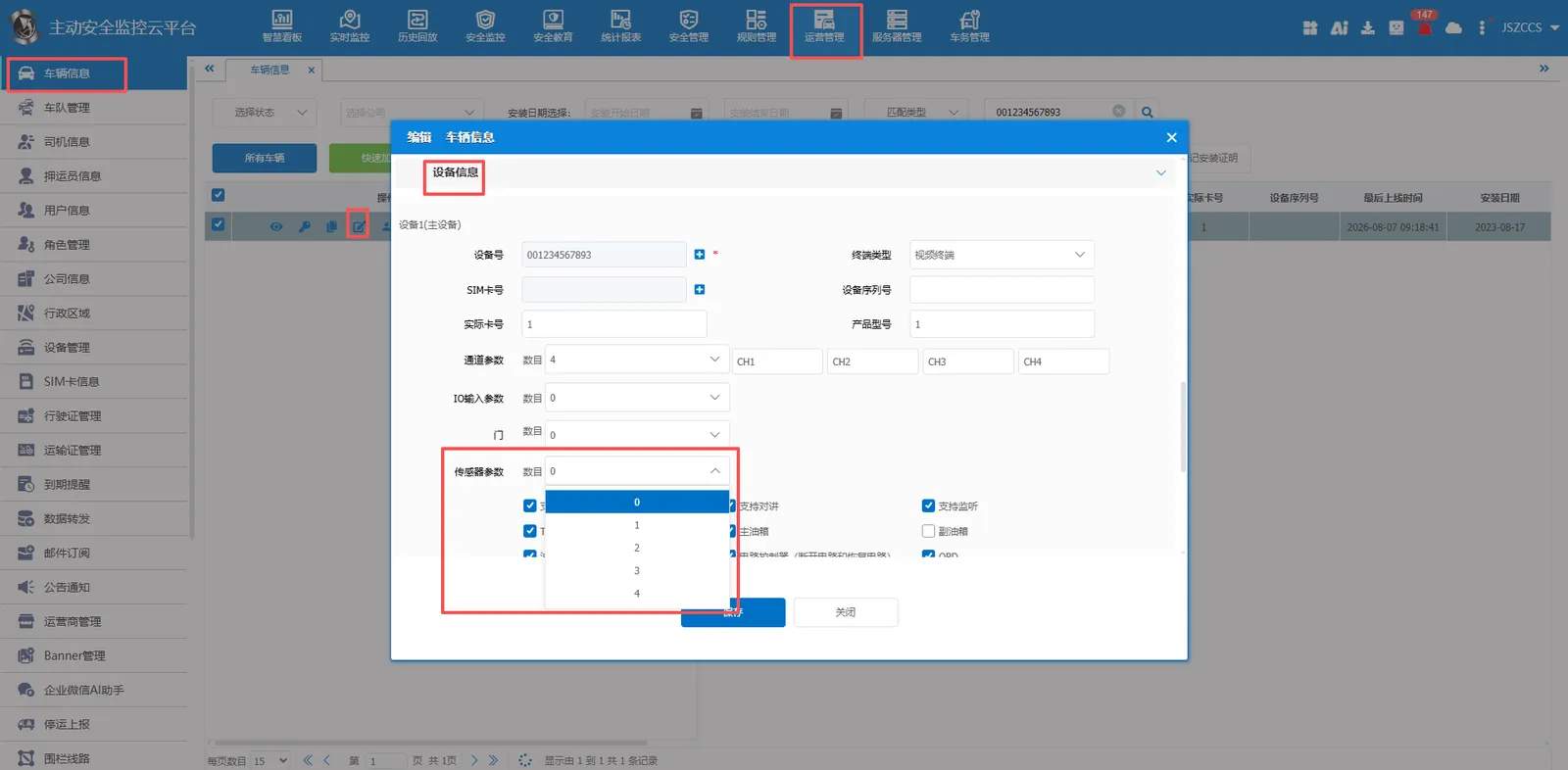

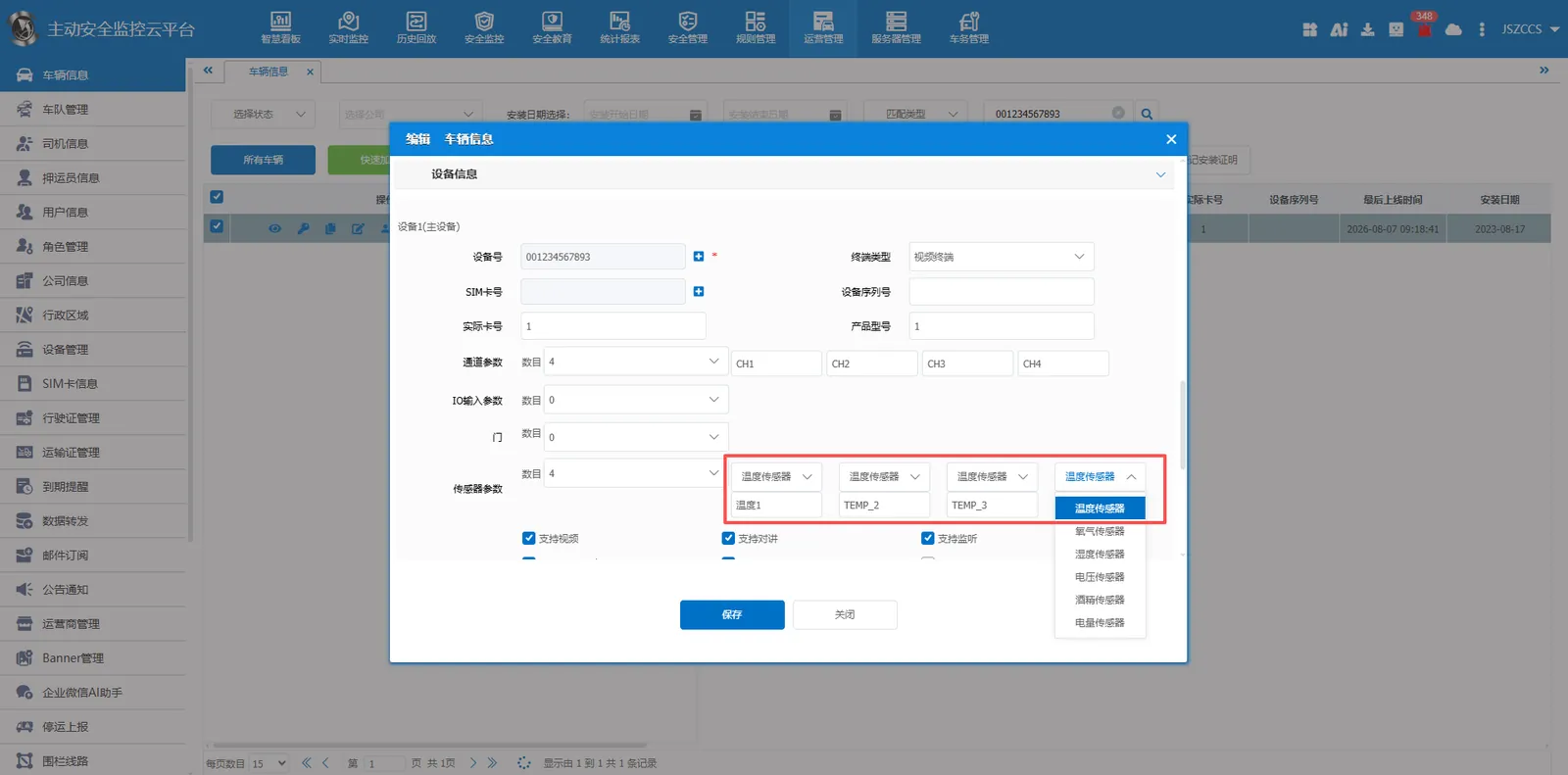

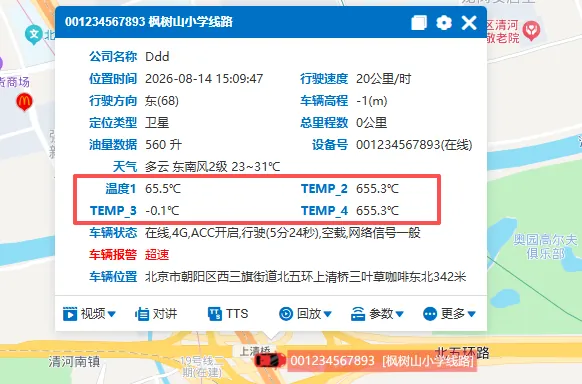

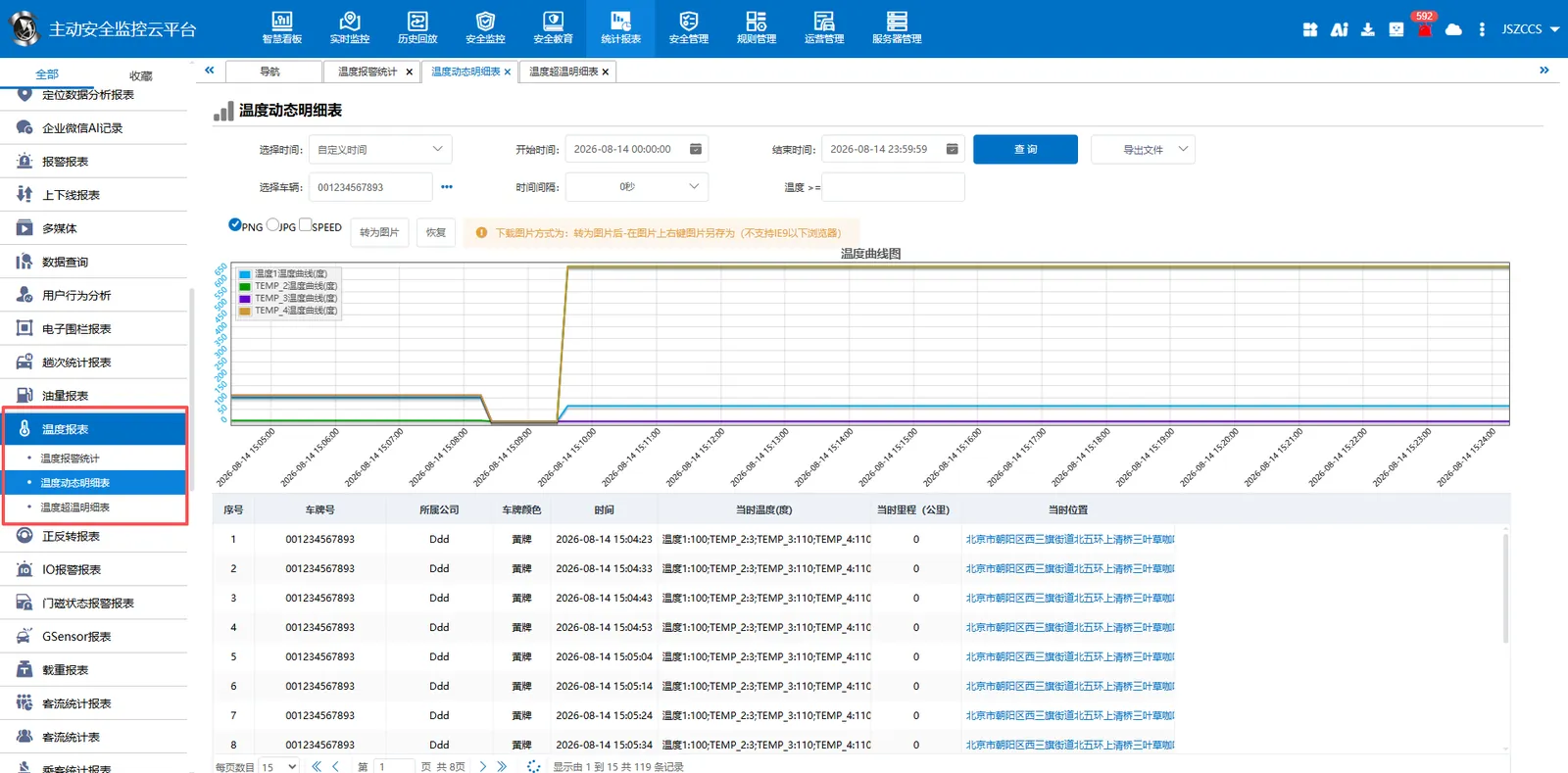

温度等传感器数据对接和平台使用操作

2、部标808协议对接说明

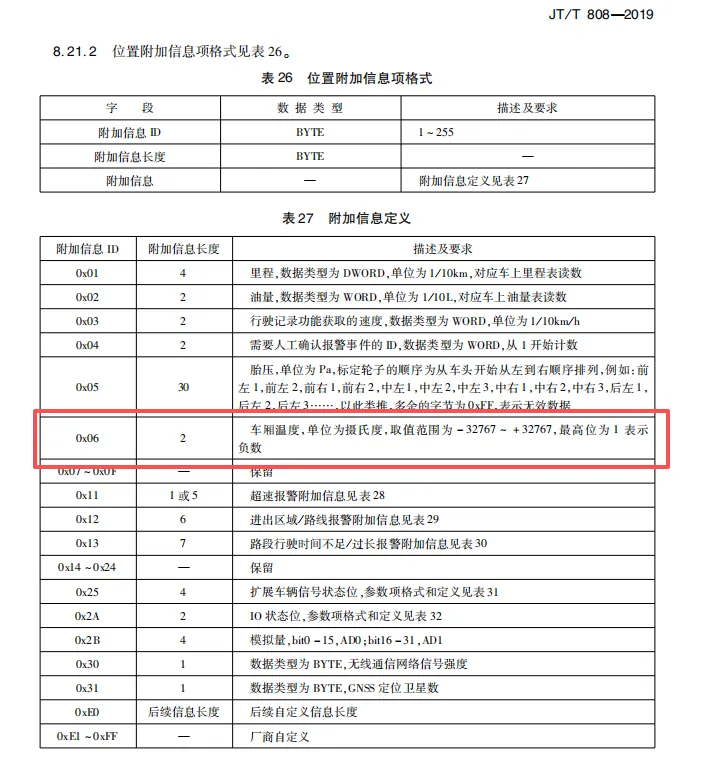

2.1 808-2019标准协议上报

扩展ID 0x06 SHORT(有符号) 车厢温度单位为摄氏度

2.2 808扩展协议上报（一）

扩展ID 0xB0 BYTE[8] 方皓温度数据附加协议

起始字节	字段	数据类型	描述及要求
0	第一路温度数据	WORD	有符号数据，单位 0.1℃
2	第二路温度数据	WORD	有符号数据，单位 0.1℃
4	第三路温度数据	WORD	有符号数据，单位 0.1℃
6	第四路温度数据	WORD	有符号数据，单位 0.1℃

2.3 808扩展协议上报（二）

扩展ID 0xA2 BYTE[13+5n] 华宝温度协议

起始字节	字段	数据类型	描述及要求
0	预留	BYTE[12]	预留
12	温度数量	BYTE	数量n,服务器最多支持4个,多余的会忽略
13	温度数据体	BYTE[5]*n	温度信息项

温度信息项定义：

起始字节	字段	数据类型	描述及要求
0	温度值	WORD	有符号数据，单位 0.1℃
2	温度类型	BYTE	0:不产生报警 1:超低温报警 2:超高温报警
3	预留	BYTE[2]	预留

2.4 808扩展协议上报（三）

扩展ID 0xE4 BYTE[16] 温度/湿度信息上报

起始字节	字段	数据类型	描述及要求
0	温度/湿度1	WORD	温度单位：0.01° 范围：-40°到80° 湿度单位：% 范围：0%到100% 注：填充温度或湿度其中一项
2	预留	WORD	无
4	温度/湿度2	WORD	温度单位：0.01° 范围：-40°到80° 湿度单位：% 范围：0%到100% 注：填充温度或湿度其中一项
6	预留	WORD	无
8	温度/湿度3	WORD	温度单位：0.01° 范围：-40°到80° 湿度单位：% 范围：0%到100% 注：填充温度或湿度其中一项
10	预留	WORD	无
12	温度/湿度4	WORD	温度单位：0.01° 范围：-40°到80° 湿度单位：% 范围：0%到100% 注：填充温度或湿度其中一项
14	预留	WORD	无
`示例: 温度值为-39.18℃ 数值为0x8F4E；温度值为39.18℃ 数值为0x0F4E`
`注意：服务器精度是0.1，如上报值是12.34，实际只会存储12.3`

2.5 808扩展协议上报（四）

扩展ID 0xEB BYTE[12] 博实结扩展协议

起始字节	字段	数据类型	描述及要求
0	数据长度	WORD	0x000A
2	命令	WORD	0x0003
4	数据体	CHAR[8]	温控数据段

温控数据段定义：

起始字节	字段	数据类型	描述及要求
0	第1路温度	BYTE	单位℃,-1表示无效
1	预留	BYTE	无
2	第2路温度	BYTE	单位℃,-1表示无效
3	预留	BYTE	无
4	第3路温度	BYTE	单位℃,-1表示无效
5	预留	BYTE	无
6	第4路温度	BYTE	单位℃,-1表示无效
7	预留	BYTE	无

0xEB=BSJ扩展协议
[000A]长度：10
[0003]指令：3
温控数据段
[21]第1路温度(单位℃),-1表示无效：33
[07]预留 BYTE[1]
[FF]第2路温度(单位℃),-1表示无效：-1
[00]预留 BYTE[1]
[FF]第3路温度(单位℃),-1表示无效：-1
[00]预留 BYTE[1]
[FF]第4路温度(单位℃),-1表示无效：-1
[00]预留 BYTE[1]

3、ttx协议对接说明

//更新温度状态
void  setTemperature(const TTXTemperature_S& temperature) {m_Temperature = temperature;}

//获取温度状态
virtual TTXTemperature_S GetTemperature() {return m_Temperature;}
